空气循环电炉



      空气循环电炉是借助高温风机使炉内空气强制流动，以加强对流传热、均匀炉温和增快升温速度，通常用于铝合金、镁合金、铜合金、钢铁零件和有机玻璃等的热处理加热或铝合金锻压轧制前加热。通入保护气氛则可用作可控气氛炉。

      空气循环电炉按工艺用途分:加热炉、淬火炉、退火炉、时效炉等;按结构形式分:立式(高架式)炉、卧式炉、室式炉、井式炉、转底式炉等;按空气加热方式则分为炉内循环加热及炉外加热等。

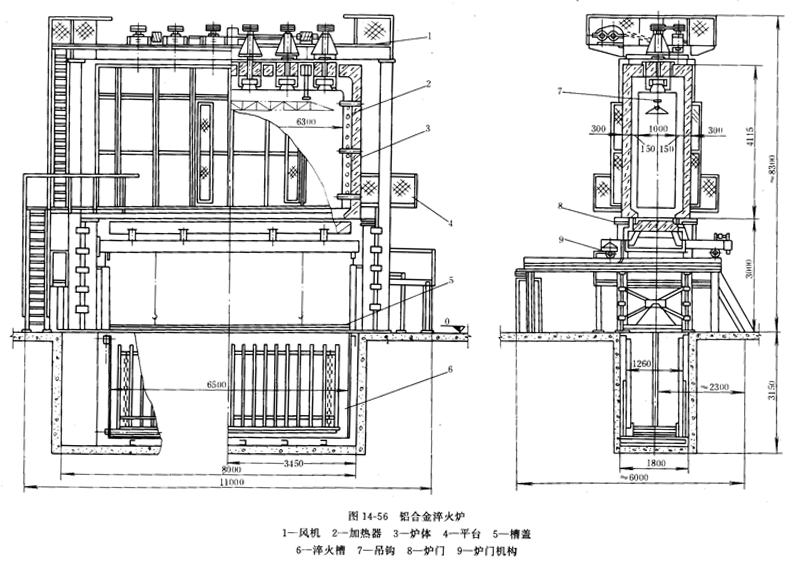

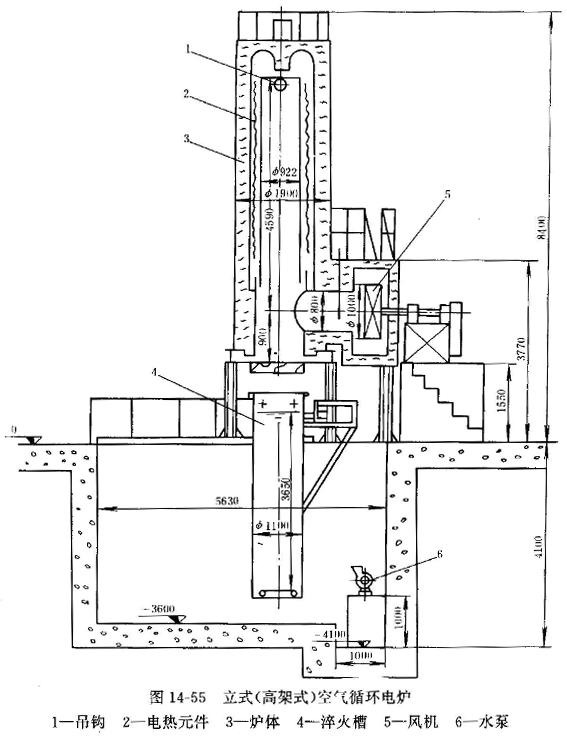

      空气循环电炉的结构简图如图14一55至图14一60所示。

      空气循环电炉的电热元件一般均匀布置在炉膛周围或悬挂在炉顶，电热元件与炉膛内工件之间隔有钢板(隔热屏)并形成气流通道。在循环气流入口处设置控温热电偶，气流出口处设检测热电偶.大型电炉分若干加热区，每区分别控温。炉壁由内外两层钢板焊制成框体，中间填充隔热材料，总厚度250~300mm，形成密闭性炉体。
